• インバーターコントローラ CVFNシリーズ

  • 長らく販売が中止されておりましたCVFNシリーズインバーターコントローラを当社にて製造販売開始致しました。是非お問い合わせ下さい。

  • インバーターコントローラ CVFNシリーズ

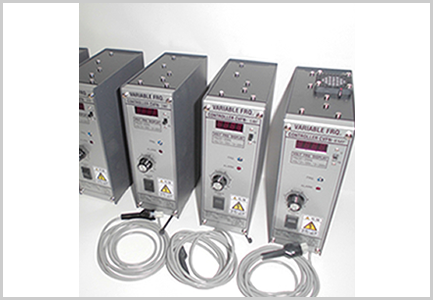

  • 周波数、ボリューム値をモニターで表示！コントローラCVFN Mは周波数可変式で各電磁式本体の用途、使用条件等に応じた駆動周波数がパネル正面のボリュームで設定可能です。各種制御に必要な付加機能は標準、又はオプション装備、上記標準装備機能に加えて定振幅機能付きコントローラとしてCVFN-3MF、5MF、6MFの3種類があります。

  • 駆動部仕様　※仕様により寸法は変わります。概要寸法とお考え下さい。

    名称

    (アイソレーションタイプ) 周波数可変式コントローラ

    型式

    CVFN-3M

    CVFN-5M

    CVFN-6M

    入力

    電圧

    AC200V仕様(AC200～220V)→標準仕様
    AC100V仕様(AC90～110V)→特殊仕様につき発注時に要指定

    周波数

    50Hz/60Hz

    出力

    駆動方式

    PWM方式

    電圧

    AC 0～100V/0～200V(AC 0～110V/0～220V MAX)

    適応駆動本体

    SV-1型
    SV-2型
    ラインフィーダ

    SV-3型
    SV-4型
    SV-5型

    SV-6型

    周波数

    半波50～100Hz、全波100～200Hz(基盤内スイッチで切替)

    付加機能
    (標準装備)

    運転・停止制御

    運転、停止信号：コントローラ本体のRUN、STOP
    (満杯停止等の信号はRUNの後に有効)
    (端子接続で選択)

    ソフトスタート

    電源投入時や外部信号等で運転開始時に振幅が滑らかに
    立ち上がるソフトスタートタイマを内蔵しています。

    過負荷/短絡の保護

    過負荷または短絡時にALARM表示灯が点灯します(自動復帰)

    電源電圧/変動対応

    電源電圧の変動による振動の変化を少なくする制御機能

    LED表示器

    切り替えスイッチにより出力周波数の変化を少なくする制御機能

    オプション
    (別売り)

    OP-10
    オーバーフロー

    外部により電圧(DC12～24V)を印加、または基盤内スイッチ切替で光電、近接スイッチまたは外部信号(無電圧有接点)を接続することにより、満杯停止が出来ます。 外部センサーへの供給電源容量はDC12V、50mAが限度です。PF.OFFタイマー(最大設定6秒)、PF.ONタイマー(設定3秒)

    OP-5N

    リレー基盤(OP-5N)を付加すれば、パーツフィーダと同期した信号
    (運転、停止信号)がリレー接点(2C)にて取り出せます。

    定振幅機能付
    コントローラ型式

    CVFN-3MF

    CVFN-5MF

    CVFN-6MF

    振幅一定制御基盤(OP-7NS)と128Eセンサーが標準装備

    環境・構造

    周囲温度

    -15~35℃

    周囲湿度

    35～85％RH

    外形色

    マンセル記号N-3.0 メタリックシルバー

    外形寸法(mm)

    約68W×199H×139D

    重量(kg)

    約1.7kg
